ЛЭРС MAPS

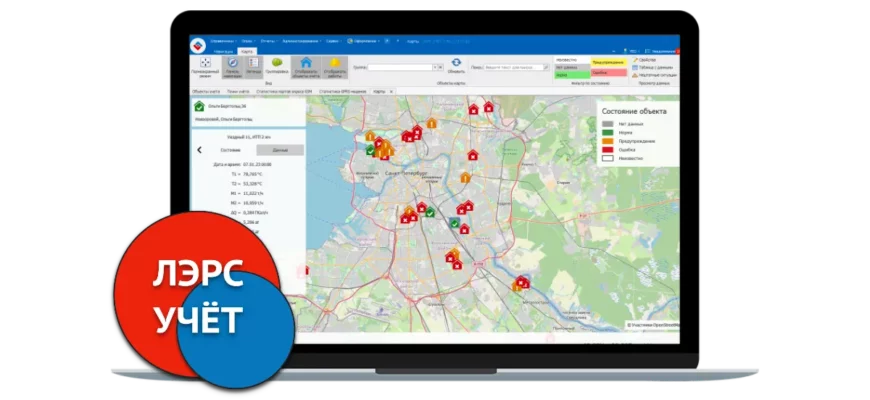

Карта объектов в лэрс учет

Для отображения геоданных объекта учета, текущих параметров энергопотребления и обозначения наличия предупредительных/нештатных ситуаций в программе ЛЭРС УЧЕТ разработан модуль — ЛЭРС MAPS (КАРТЫ).

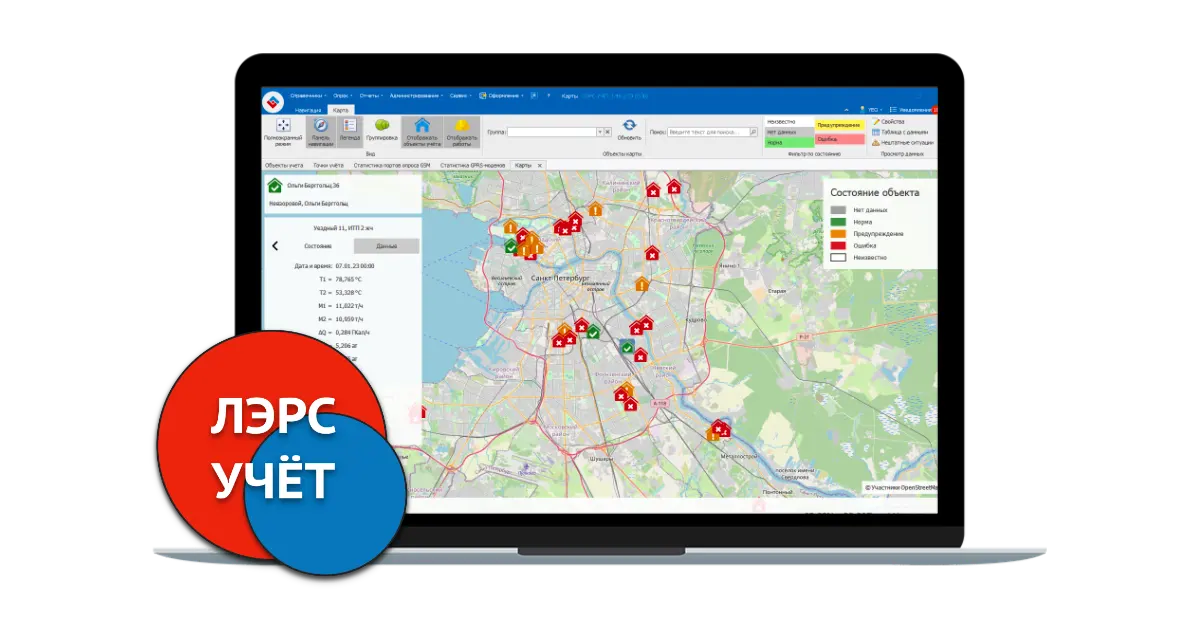

Отображение объектов на карте (объекты/точки учета) и их состояние происходит в реальном времени на интерактивной карте. Частота изменений данных на карте зависит от периода опроса приборов учета.

Для просмотра карты нажмите кнопку GeoMap на панели инструментов. При вызове в окне отображается онлайн-карта мира.

карта OpenStreetMap в лэрс учет

В качестве основы в программе ЛЭРС УЧЕТ используется картографический сервис OpenStreetMap. Данные карты русифицированы, с хорошей детализацией.

Карты OpenStreetMap не требуют дополнительной установки и активации, вне зависимости от местоположения клиентского сервера ЛЭРС УЧЕТ. Данные карты ЛЭРС MAPS уже включены в установочный пакет программы.

Карты лэрс учет

Навигационное меню

Как и любой другой раздел программного обеспечения ЛЭРС УЧЕТ, модуль КАРТЫ имеет свою панель навигации. С помощью которой можно быстро выбрать необходимую функцию или отобразить нужный объект учета (например, используя поиск по адресу).

Навигационное меню в картах лэрс учет

Назначение кнопок на панели навигации:

  • Полноэкранный режим — оставляет на экране только навигацию модуля КАРТЫ
  • Панель навигации — включает/отключает нижнюю панель навигации на карте
  • Легенда — включает/отключает обозначения состояния объекта
  • Группировка — позволяет группировать объекты в массивы с отображением количества объектов в группе
  • Выбор групп — позволяет сегментировать объекты на карте по ранее созданным условным группам
  • Поиск — по адресный поиск объектов и точек учета
  • Свойства объекта — открывает меню настроек выбранного объекта учета
  • Таблица с данными — открывает таблицы с архивными данными выбранного объекта/точки учета
  • Нештатные ситуации — открывает раздел нештатных ситуаций (НС) с отображением всех НС для выбранного объекта учета
группы объектов на карте лэрс

Отображение текущих параметров

Выбрав объект учета на карте ЛЭРС, можно просмотреть последние считанные параметры энергоносителя (температуры, расходы, давления и т.д.). Для более детального анализа текущих, часовых и суточных архивов необходимо перейти в раздел — Таблица с данными. Для этого нужно выбрать соответствующий значок на панели навигации.

Текущие параметры энергопотребления на карте лэрс

Отображение нештатных ситуаций на карте

Все нештатные ситуации (условия возникновения НС оговариваются в меню настройки точки учета) зафиксированные на объектах учета, отображаются на карте города/района. Выделив конкретный объект учета, вы можете увидеть все НС с расшифровкой. Для более детального анализа самой НС и причин её возникновения перейдите в раздел НЕШТАТНЫХ СИТУАЦИЙ, нажав соответствующий значок на панели навигации.

Нештатные ситуации на карте лэрс

Если система диспетчеризации настроена на постоянный мониторинг приборов учета (например, передача данных каждую минуту, при активном GPRS-m2m или Ethernet соединениях), соответственно Вы получаете систему непрерывного аварийного контроля за объектами производства и потребления энергоресурсов.

Подробнее о возникновении НС и уставках для определения утечек, небалансов масс, перетопов и т.д. можно ознакомиться в разделе — диагностика точки учета.
